车桥测试台的组成及工作原理

2022-08-27 09:03:08

文章摘要:

车桥测试台组成及工作原理 一、参考标准 《QC/T534 汽车驱动桥技术条件》 《QC/T533 汽车驱动桥台架试验方法》 《QC/T 1022-2015纯电动乘用车用减速器总成技术条件》 《QC/T 568-2019 汽车机械...

TAG:试验台底座 车桥试验铁地板 车桥试验铸铁平台

车桥测试台组成及工作原理




一、参考标准


《QC/T534 汽车驱动桥技术条件》


《QC/T533 汽车驱动桥台架试验方法》


《QC/T 1022-2015纯电动乘用车用减速器总成技术条件》


《QC/T 568-2019 汽车机械式变速器总成技术条件及台架试验方法》

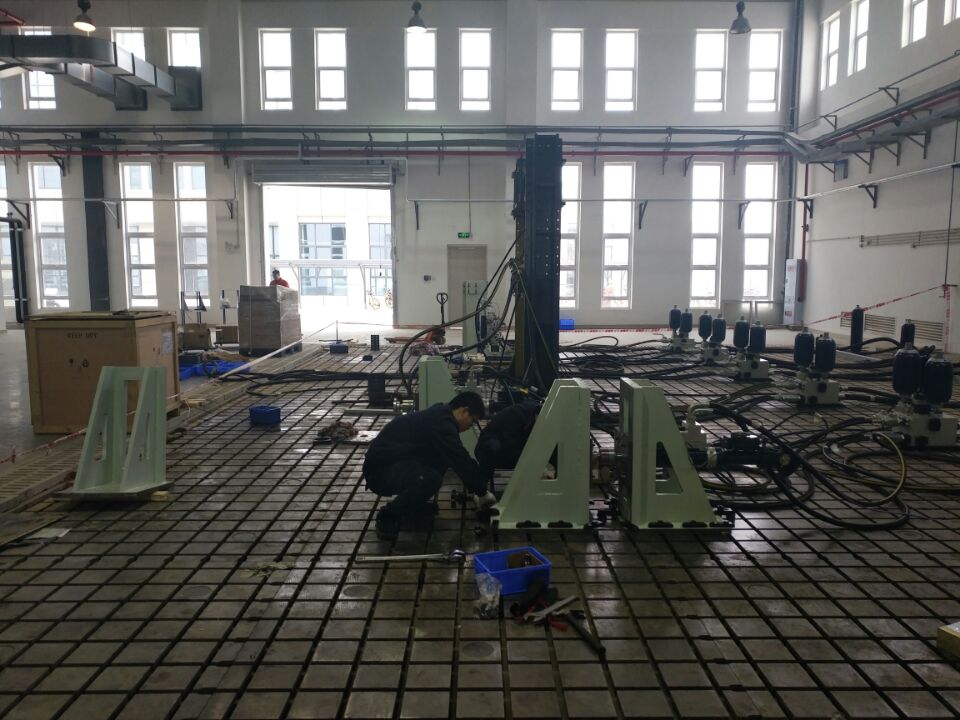

车桥试验台底座


二、工作原理


车桥测试台(三电机台架)采用"T"结构布置形式,同时选用了电能回馈节能技术,即动力和加载均采用变频电机;能量在直流母排之间循环,加载单元产生的电能通过直流母线直接反馈到驱动单元,不回到外电网、不干扰电网上其他仪器设备的运行,实现能量闭环。供电单元只需要考虑系统的损耗即可。使得整个试验系统具有环保、节能、操作简便等特点。


三、试验项目

1、空载试验


2、负载试验


3、磨合试验


4、车桥传动效率试验


5、温升试验


6、振动试验


7、噪声试验


8、车桥总成静扭试验;


9、车桥总成锥齿轮刚度试验;


四、主要设备组成


1、驱动电机1台


2、加载电机2台(4台)


3、驱动变频器


4、加载变频器


5、铸铁试验台底座


6、机械工装


7、转速扭矩传感器


8、计算机数据采集通信控制系统


车桥试验台底座,试验台铁底板,铸铁试验平台专注服务生产厂家-河北北重机械制造有限公司铸造,加工,安装一站采购。欢迎您来厂考察!
